인사말
360˚ VR 특징 연혁 | 2022. 06 | 벤처기업 확인서 취득 |
| 2021. 10 | 연구개발전담부서 인정서 취득 |
| 2020. 03 | 소재공급용 오토 로더의 로딩암 어셈블리 특허등록 |
| 2018. 12 | 태핑장치 특허등록 |
| 2017. 07 | 수평형부시압입기 특허등록 |
| 2016. 10 | 브러쉬 액체 분사장치 특허등록 |
| 2014. 11 | 패킹압입장치 특허등록 |
| 2013. 09 | 태산기계 설립 |
주요 제품
|
|

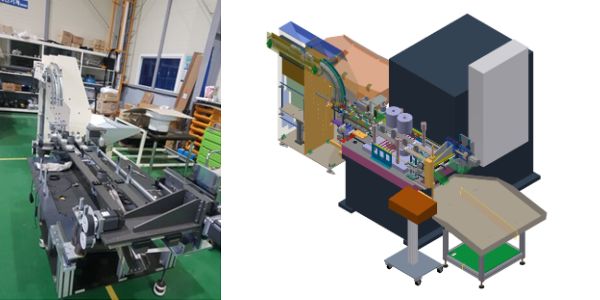

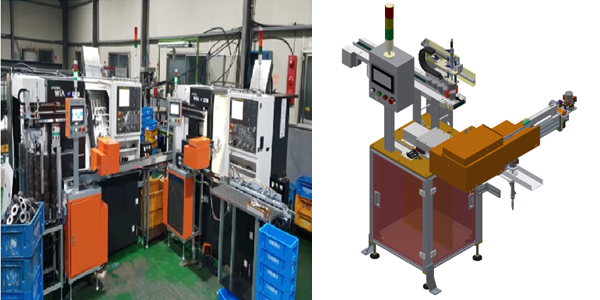

| 품명 | CNC AUTOLOADER |
| 특징 | CNC 선반에 작업물을 자동으로 공급하는 장비 1.생산성 - 로딩 타임 개당 5.2초(도어 열림완료 후 ~ 닫기 시작, 최대 4.8초 가능) 2.공간 35% 축소(870mm → 530mm) 3.경제성 - 경쟁력 있는 가격(타사 대비 90~95%) 4.안전성 - 협착으로부터 Free 5.편의성 -Arm부의 모듈화로 통째로 교체(정비시간 단축)및 스페어 보유 가능 -Arm 끝단에서 미세조정 가능(장비 전체를 높이 조절할 필요 없음) -모든 기능이 터치에서 설정가능 -청소기능 강화(그리퍼, 암, 척1(NC내부), 척2(전방분사) 및 장비 이상 시 휴대폰 문자알림(옵션) 6.정확성 - X—Y 2축 전 행정을 정밀제어, 합리적 구조로 반복 정도 ±0.2 이내 7.안정성 - Arm의 독창적인 구조로 견고하며 안정적인 작동 보장 |
|
|
| 품명 | 프레스 자동 공급기 |
| 특징 | 단조 프레스에 파이프를 공급, 배출하기 위한 장비로서 호퍼 피더에 의해 정렬된 소재를 공급받아 단조프레스에 공급하며 좌우 동조를 위해 잭스크류 및 서보 4축으로 제어되는 장비 |
|
|

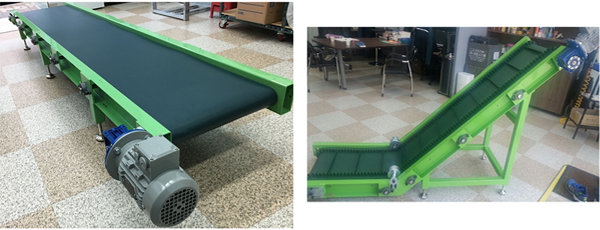

| 품명 | 칩 이송 컨베어 |
| 특징 | 가공되고 남은 칩을 이송하는 장비 ● 강조사항 - 경사컨베어: 경사이송을 위해 밸트의 좌우에 벽을 세우고 어테치먼트를 부착하여 칩의 이탈이 없게 제작 하였음 |
|
|

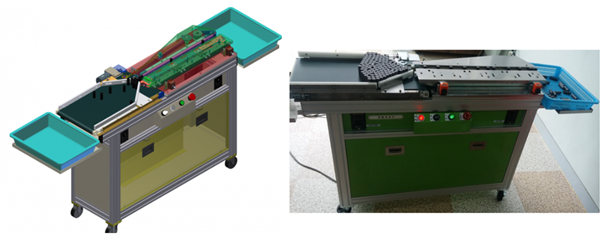

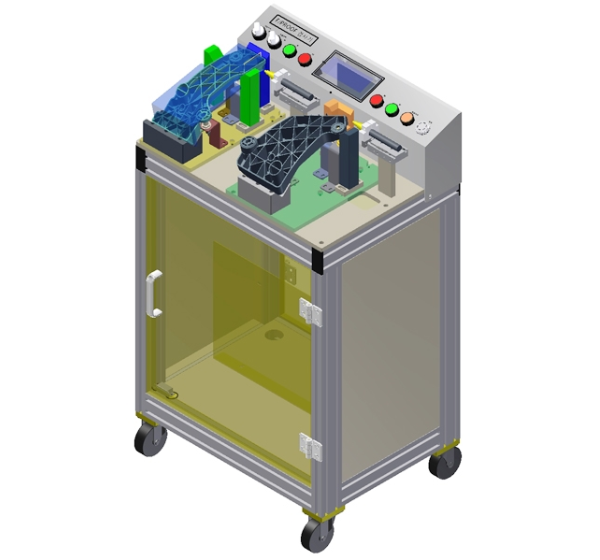

| 품명 | F/PROOF 검사기 |
| 특징 | 금속 인서트 사출 후 인서트 물의 유무를 검출하는 장비 ● 강조사항 - 금속 인서트 물을 센서로 감지하여 누락 유무를 검사하며 일 생산량 및 불량수량을 카운팅 할 수 있게 한 소형 장비임 |
|
|
| 품명 | ARM BUSH 압입기 |
| 특징 | 자동차용 ARM에 BUSH를 좌,우에서 20TON의 힘으로 압입하며 ARM을 TILTING 가능하게 구성된 PRESS 임 ● 강조사항 - 최대압210BAR로 구성된 유압유닛 에 의해 유압실린더가 구동되며 수직형이 아닌 수평형으로 좌우에서 압입 가능하게 제작 되었음 - 최대 20TON으로 압입하며 모든 정보를 PC에 저장하고 데이터 관리를 할 수 있게 구성됨 - 8종에 대해 모델체인지가 가능하며 BKT 및 BUMPER를 수동조립 시 작업자의 편의를 위하여 - TILTING 할 수 있게 하였음 |
|
|

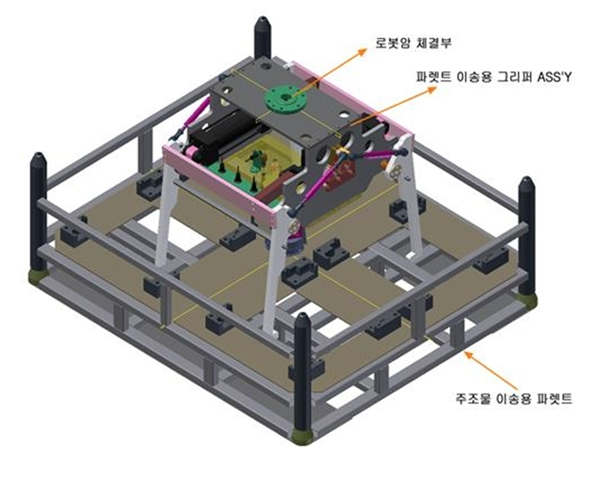

| 품명 | 파렛트 적재기 그리퍼 |
| 특징 | 자동차용 엔진헤드 등 주물품 이송이 완료된 빈 파렛트를 적재하기 위한 그리핑 장치 ● 강조사항 - 공압 실린더 및 스퍼기어를 이용하여 좌우 동시 개폐가 가능케 했으며 센서에 의한 작업완료 및 위치 확인 가능하게 하였음 |
|
|
| 품명 | VALVE 고압 세척기 |
| 특징 | 자동차 엔진 연료분사용 Valve의 내경을 고압의 물을 분사하여 Particle을 제거한 후 Valve를 건조하는 장비 ● 강조사항 - 100Bar 이상의 고압의 물을 분사하며 1Cycle에 6개씩 공급 & Washing 함 - 고압분사장치 및 컨베어 건조장치를 일체화 하였으며 턴테이블 방식으로 공간을 최소화 하였음 |
|
|

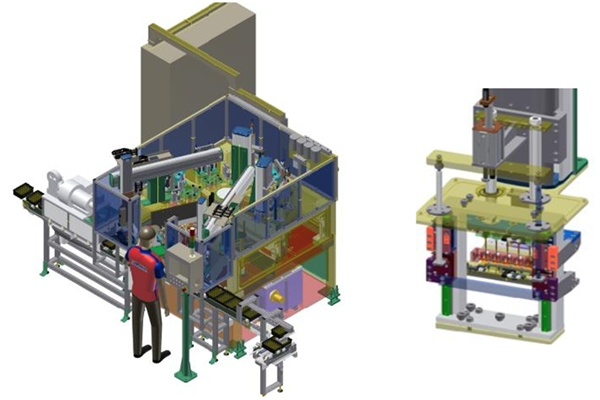

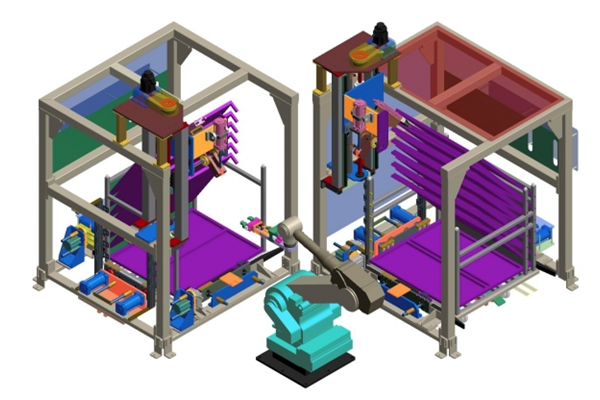

| 품명 | 쇼버 언로딩 장치 |
| 특징 | 쇼버 조립라인의 마지막 공정에서 특수 제작된 대차에 쇼버를 싣는 장비이며 컨베어에 의해 이송된 쇼버가 특정위치에 위치되면 중앙에 있는 다관절 로봇이 대차에 적재하는 장치이며 대차 교체시 효율적인 작업을 위하여 언로딩 장치가 두 세트로 구성되어져 있음 ● 강조사항 - 서보 유닛을 구성하여 특수대차의 제어에 정밀성을 두었으며 로봇을 중심에 두고 언로딩 장치를 배열 함으로써 작업 로스를 최소화 하였음 |
|
|

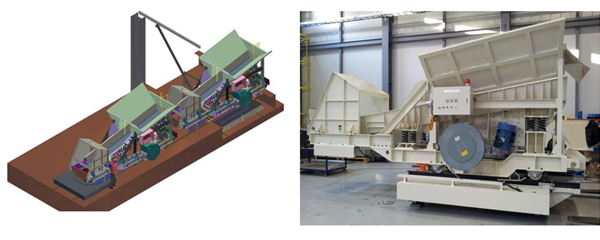

| 품명 | 용해로 장입 장치 |
| 특징 | 주조공장의 분철 및 폐철자제를 용해로로 이송시키는 장비이며 이송부와 진입부로 분리 되어있음 ● 강조사항 - 5Ton의 분철을 공급받아 이송 및 진입 대차를 거쳐 전기로에 진동모터의 진동을 이용하여 공급하는 장치임 - 현장개선사항 : 기 제작된 타사의 장치보다 클램핑장치, 롤러 샤프트 및 구조물의 강성을 높여 안정감 있게 운영되게 하였음 |
|
|

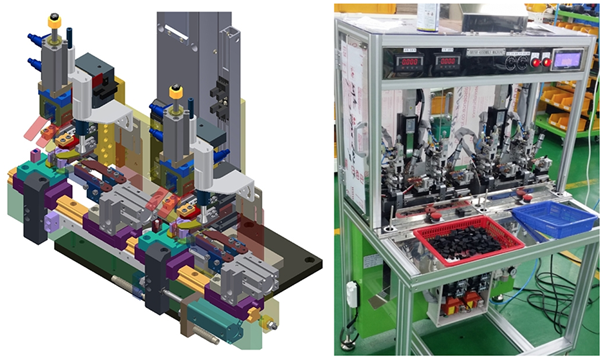

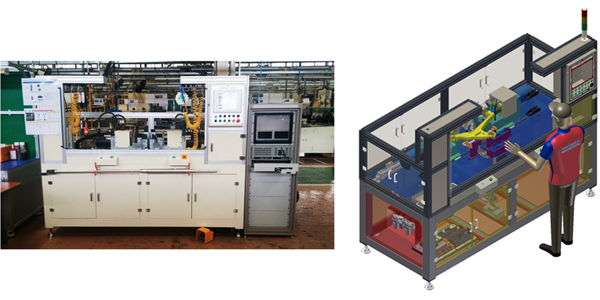

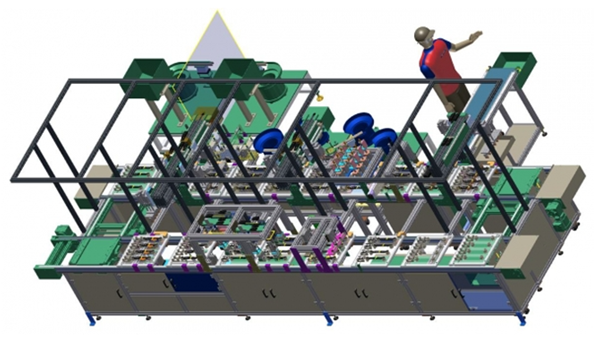

| 품명 | RAIL-CHANNEL 조립 LINE |
| 특징 | 안전벨트의 높이를 조절하는 레일과 채널의 조립 라인 ● 강조사항 - 실린더 및 서보모터를 이용하여 채널의 조립 및 각종부품 동작테스트 및 볼트와 와셔를 압입하고 잉크젯 마킹하며 로드셀을 이용하여 양품과 불량을 구분 / 배출하는 장비임 |
|
|
| 품명 | 립스틱 조립기 |
| 특징 | 화장품 립스틱의 구조물을 조립하는 장비 ● 강조사항 - 피더위에 작업자가 조립될 부품을 올려놓으면 자동으로 인덱스 판위에 공급 되어지고 구리스 도포 및 나사부 조립, 강제압입, 높이검사, 감도조절등의 공정을 거쳐 조립이 완료된다. 구리스는 정밀 디스펜서를 사용하여 도포하며 나사부 조립은 하부 회전 및 저압, 고압조립을 나누어 조립하고 압입도 할 수 있게 구성되었다. |
|
|

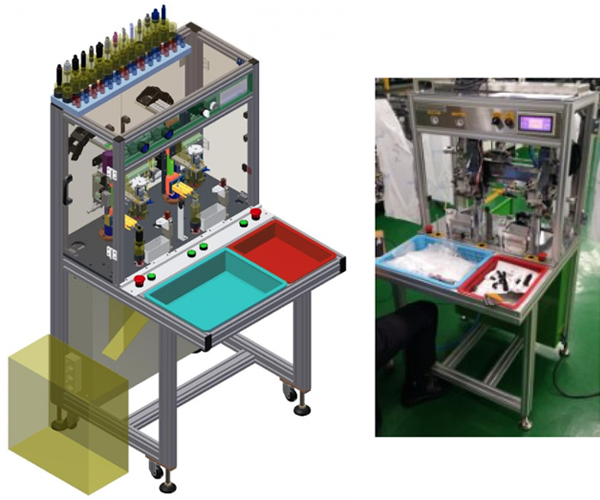

| 품명 | 브러쉬 조립기 |
| 특징 | 화장품 브러쉬를 캡에 조립하는 장비 ● 강조사항 - 작업자가 캡, 브러쉬, 팁을 지그 위에 공급하면 전극판이 브러쉬 기둥이 가열시키고 로봇 및 실린더에 의해 이송되어 지면서 조립됨. 높이 정밀 제어를 위해 서보 로봇을 사용하였으며 가열 방식은 전기저항 방식으로 전극 판을 사용하여 브러쉬 상,하부를 히팅함 |
|
|

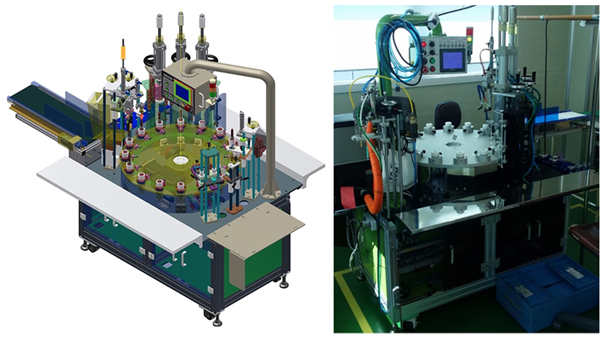

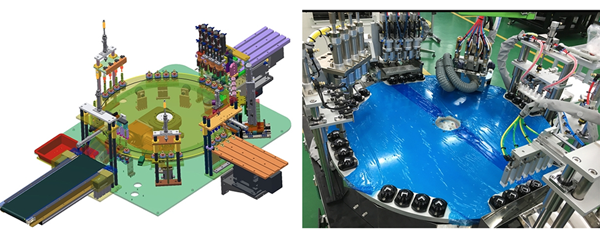

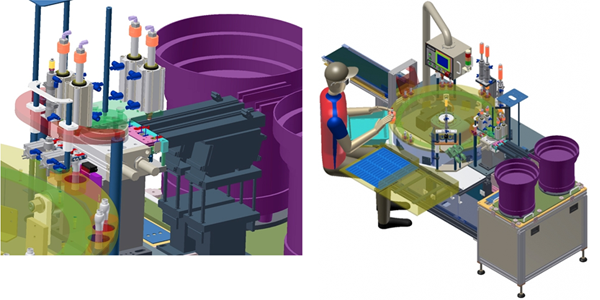

| 품명 | 캡 조립기 |
| 특징 | 화장품용 캡에 브러쉬등을 조립하는 장비 ● 강조사항 - 작업자가 캡을 지그 위에 공급하면 인덱스가 회전하면서 각 스텝당 배치된 공정의 기계장치를 거쳐 컨베어로 배출 되는 방식임 - 본드분사, 지그회전, 온도센싱, 석션, 프레스 1,2,3, 높이검사, 배출의 공정을 거친다 |
|
|
| 품명 | 석션 & 패킹 압입기 |
| 특징 | 화장품용 용기에 패킹을 강제 압입 하는 장비 ● 강조사항 - 작업자가 용기를 공급하면 피딩 된 패킹을 강제 압입하는 방식으로 인덱스 감속기 및 볼피더, 직진 피더를 이용하여 구성되었으며 모델체인지가 용이 할 수 있게 피더 및 패킹 공급부를 탈착식 으로 구성하였음 |
|
|

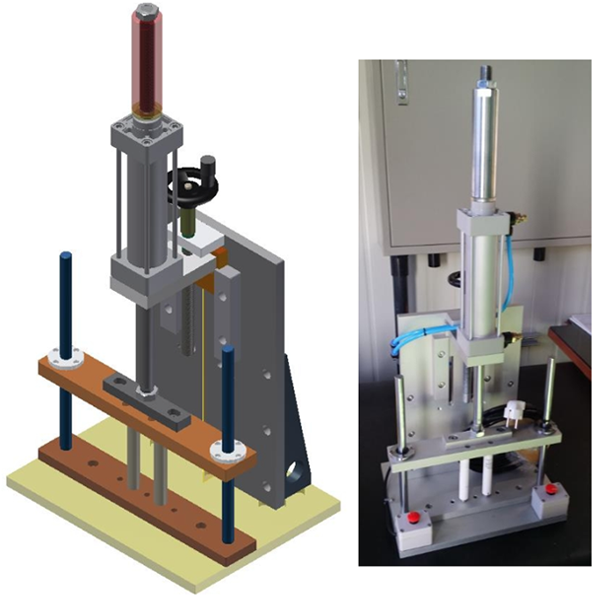

| 품명 | 수동 프레스 |
| 특징 | 압입 하여 조립시 공압을 사용 큰 힘으로 가압할 수 있는 장치로서 양수 버튼 수동프레스임 ● 강조사항 - 양수 버튼 조작시 릴레이 및 타이머에 의해 일정시간 실린더가 동작되게 제작하였으며 스트로크 조절이 용이하게 제작 되었고 지그 교체로 모델체인지 변경이 가능함 |
|
|
| 품명 | 타원 교정기 |
| 특징 | 성형된 금속 케이스(립스틱 캡)의 불균일 원을 교정하여 반듯한 원이 되게 하는 장비 ● 강조사항 - 작업자가 직접 타원 교정기에 흘리던 방식을 컨베어를 이용하여 다량의 작업물을 로딩 시킬 수 있게 구성하였으며 교정 시 진입부, 고압부, 중압부, 저압부로 구성하여 순차적 교정이 가능하게 하였음 |
|
|
| 품명 | PACKING PRESS IN MC |
| 특징 | 화장품 용기와 패킹의 조립을 위한 장비이며 공압 실린더를 사용하여 패킹을 압입 하는 방식 ● 강조사항 - 3조 그리퍼 실린더를 사용하여 고무패킹을 탄성변형시킨 후 용기에 삽입하는 장치임 (특허등록) |
|
|

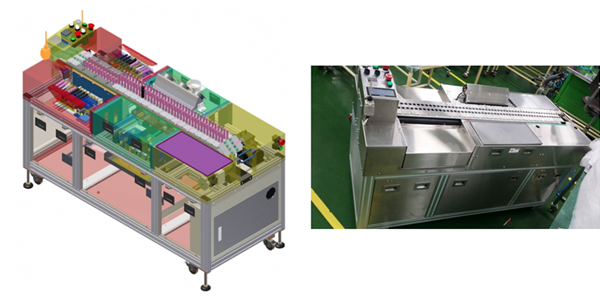

| 품명 | 모정기(모 정렬기) |
| 특징 | 마스카라의 모(털)를 정렬하는 장비 ● 강조사항 - 액체를 이용하여 모를 정렬 시키는 장비이며 장비 전후에서 컨베어에 자동 로딩시키는 두개의 장치와 액체의 HEATING 및 펌핑, 분사가 주 이며 부가로 에어 노즐을 장착하여 액체를 제거함 - 자동 로딩을 통하여 2인의 인원절감 및 최대처리속도를 1.5배 이상 향상시킴 |
|
|

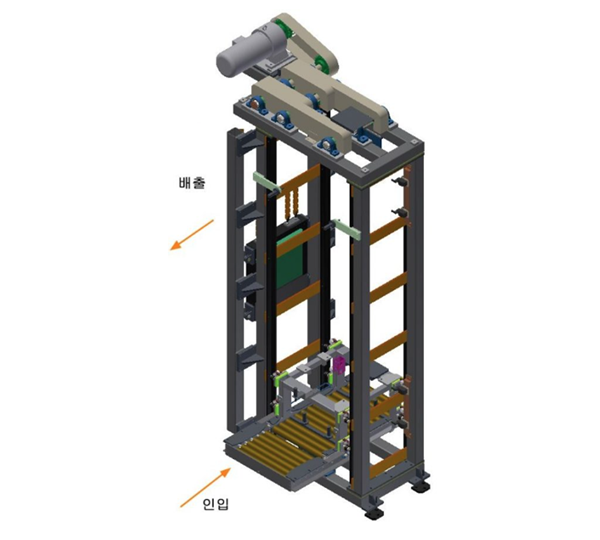

| 품명 | TOOL BOX ELEVATOR |
| 특징 | 수직반송을 위한 장비이며 반송용 컨베이어를 웨이트 발란스 및 AC모터를 이용하여 이송시키는 장치 ● 강조사항 - 수직반송 구간내의 임의의 위치에서 임의의 위치로 BOX 이송이 가능하며 공간 활용도가 높다 |
|
|

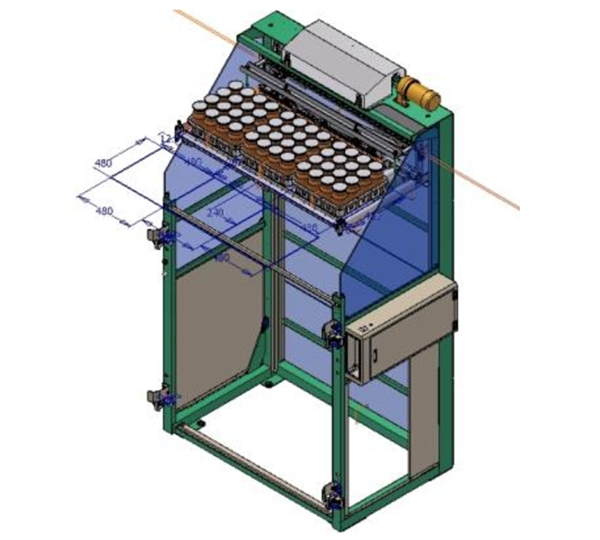

| 품명 | BASKET UNLOADER |
| 특징 | 고하중의 BASKET(20KG)을 대차 또는 일정 높이에 공급하기 위한 장비 ● 강조사항 - AC 모터 및 WEIGHT를 이용하여 고하중의 물건을 들어올림 - 현장개선 : 작업자가 싣고 부리던 것을 기계가 함으로써 작업자의 고충해소 및 작업시간 단축, 공간절약을 함 |
|
|

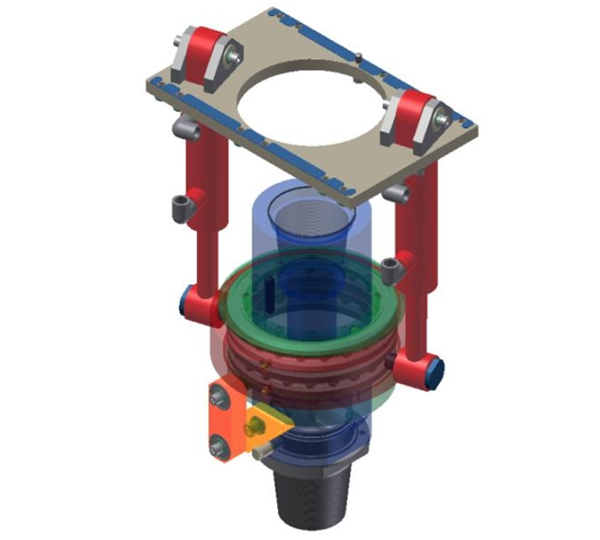

| 품명 | 회전파이프 급 차단밸브 |
| 특징 | 회전 장비의 일부분으로 650 BAR의 고압이 흐르는 유로를 급 차단하는 장치 ● 강조사항 - 두 개의 유압실린더를 사용하여 회전하고 있는 고압의 유로를 차단할 수 있게 구성되었음 |
|
|

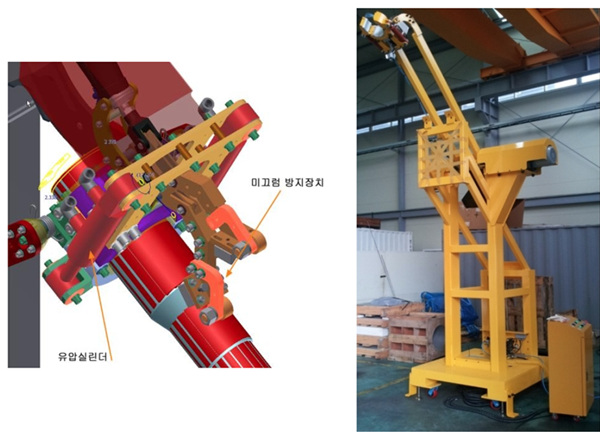

| 품명 | PIPE LOADING M/C |
| 특징 | 형상가공된 PIPE(70KG)를 상단의 특정위치까지 올려 주는 장치 ● 강조사항 - 유압실린더를 사용 PIPE를 고압으로 CLAMPING, 대형 AC모터를 사용하여 이송하며 미끄럼 방지모듈을 부착하여 안전성을 고려하였음. |
|
|

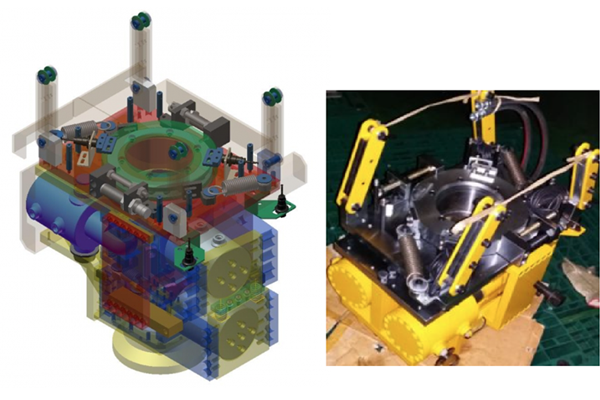

| 품명 | 회전력 전달 장치 |
| 특징 | 두개의 클램핑 실린더와 두개의 회전력 전달 실린더 및 위치 감지센서등으로 구성 되어 작업물에 회전력을 전달하여 체결하는 장치 ● 강조사항 - 유압실린더 두 개를 사용하여 8TON의 힘으로 작업물을 클램핑하고 두 개의 유압실린더를 사용하여 1300Kgㆍm의 회전력을 전달 할 수 있게 구성되었음 |
|
|

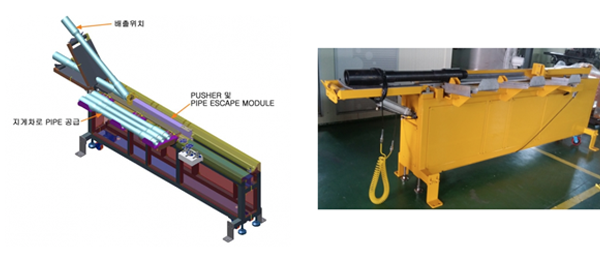

| 품명 | TRANSFER M/C |
| 특징 | 3개의 PIPE(70KG)를 장비에 올려 놓으면 1개씩 특정위치로 공급하는 장치 ● 강조사항 - PIPE ESCAPE MODULE 및 대형 공압 실린더를 사용하여 PIPE를 공급함 |
|
|

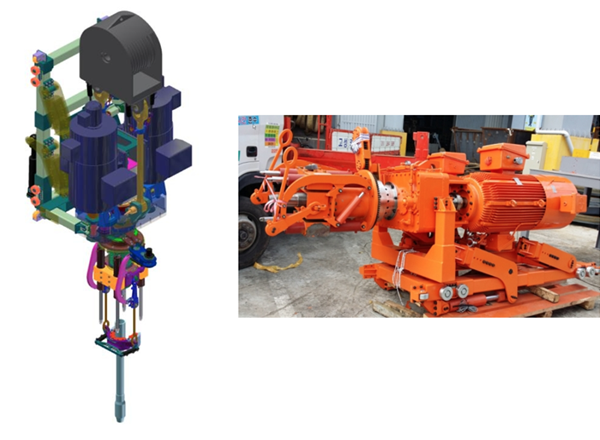

| 품명 | DRILLING M/C |
| 특징 | DRILL PIPE로 땅을 파기위한 장비의 일부임 ● 강조사항 - 350BAR의 고압 실린더를 사용 하여 구동되며 PIPE에 직선운동 및 회전운동이 가능하게 한 장비임 |
|
|

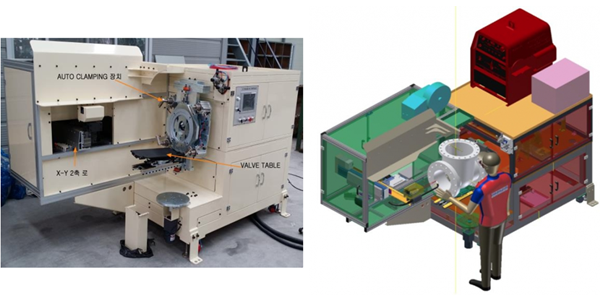

| 품명 | 밸브 시트 자동용접기 |
| 특징 | 밸브의 바디와 시트를 용접하는 장비이며 6 “150파운드에서 10” 300파운드까지 자동용접 가능한 장비 ● 강조사항 - X-Y 2축 로봇에 VISION 및 용접 건이 취부 되어지고 V/V BODY가 모터에 의해 우회전 할 때 위치정보를 스캔 하였다가 용접시 틀어진 값을 보정하여 정확한 위치에 용접하게 함 - 현장개선 : 고하중의 물건을 작업자가 수동으로 클램핑하여 장시간 용접하던 것을 자동으로 하게 함으로써 작업시간의 단축과 용접품질의 향상과 품질관리가 가능케 하였음 |
|
|

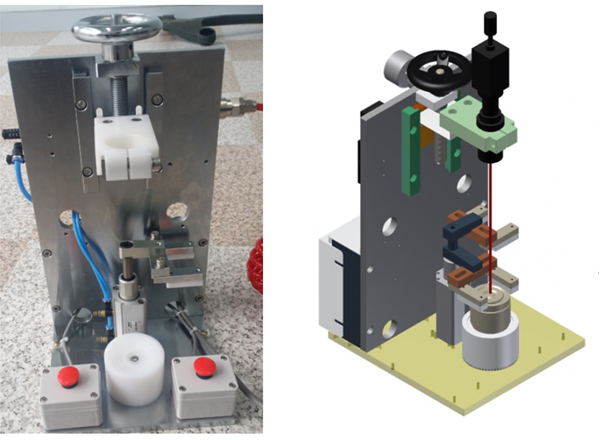

| 품명 | 렌즈 가압 장치 |
| 특징 | 다중 렌즈의 접착 시 BONDING 후 가압해 주는 장비 ● 강조사항 - 수동으로 가압해 주던 방식을 자동을 일정 시간 동안만 가압할 수 있게 하여 제품의 신뢰성을 높였으며 소형화로 이동이 쉽고 공간을 적게 차지하게 제작됨 |
|
|

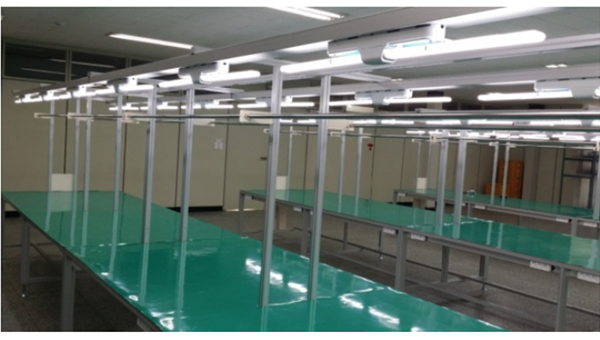

| 품명 | 전자제품 생산공장의 작업자용 워크테이블 |
| 특징 | 일반적인 전자 회사의 워크테이블임 ● 강조사항 - 형광등, 공구 걸이, 콘센트 |
|
|

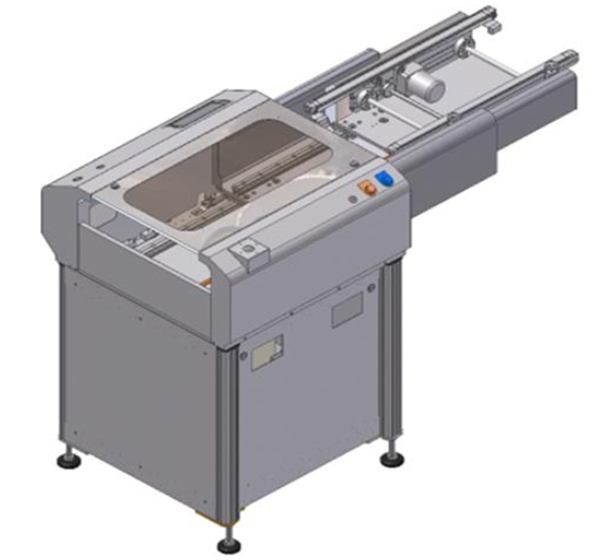

| 품명 | SHUTTLE GATE CONVEYOR |
| 특징 | 긴 PCB 조립라인에 게이트를 확보 하고자 한 장비이며 장비의 돌출부가 들락 거리며 PCB 기판을 이송함 ● 강조사항 - 모터에 의해 2단구동 가능하게 구성되어 바디보다 게이트 구간이 더 길게 설계됨 - 여러 방식의 게이트 컨베어가 있으나 가장 공간절약적이고 간단하며 게이트존이 긴 것이 특징임 |
|
|

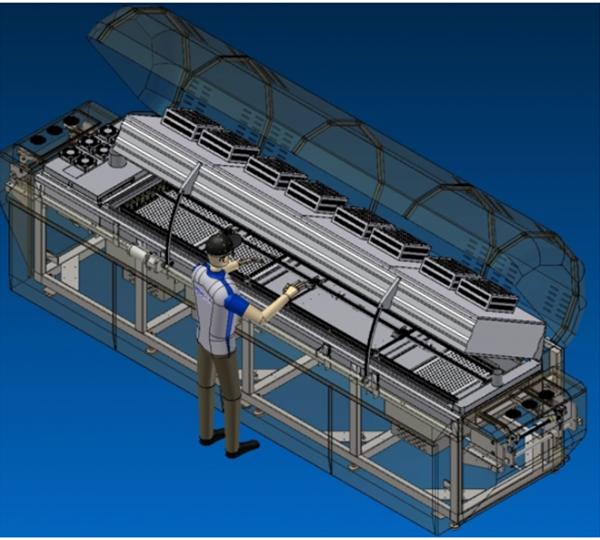

| 품명 | REFLOW |
| 특징 | PCB SOLDERING 장비로 표면실장된 기판을 컨베어에 흘려 일정 온도 그래프를 갖게 제어하여 SOLDERING(납땜)을 함 ● 강조사항 - 최고 230도씨의 온도 구간을 가지며 메쉬 또는 체인컨베어 방식으로 센터 서포트등을 이용하여 PCB의 변형을 방지하고 임펠러 펜을 사용하여 공기순환을 하였음 |
