주요 제품 및 기술
|
|

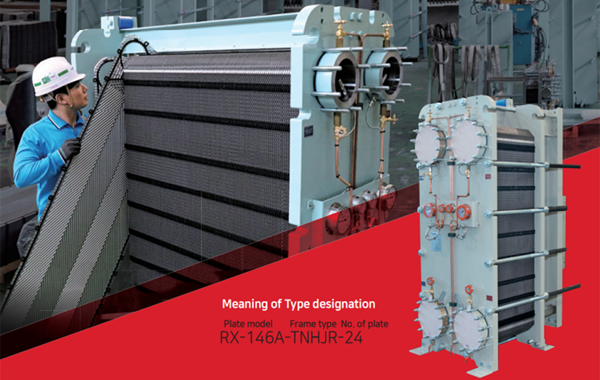

| 품명 | 가스켓 판형 열교환기 |
| 특징 | 동화PHE의 열교환기는 다양한 용도에 적용할 수 있습니다. 가스켓 판형 열교환기의 장점은 쉽게 확장하거나 조정할 수 있고, 조건이 변경되면 플레이트를 추가하거나 교체하여 사용 할 수 있습니다. ● Application 화학 - 가성소다, 비료, 석유화학, 정유, 유지, 제약 식품 - 설탕, 전분, 소스, 케첩, 글루타민산나트륨 HVAC - 에어컨, 수돗물 난방 제철소 - 고로, 연속주조, CO, 도금 및 아연도금 금속 - 도금, 담금질, 아노다이징, 도장 펄프 및 제지 - 흑주, 백주, 소화조, 열회수 텍스타일 - 합성섬유, 방적, 염색 중앙 냉각 시스템 (해수/담수) 발전소, 열병합, 해양 등 |
|
|
| 품명 | Plate Cooler |

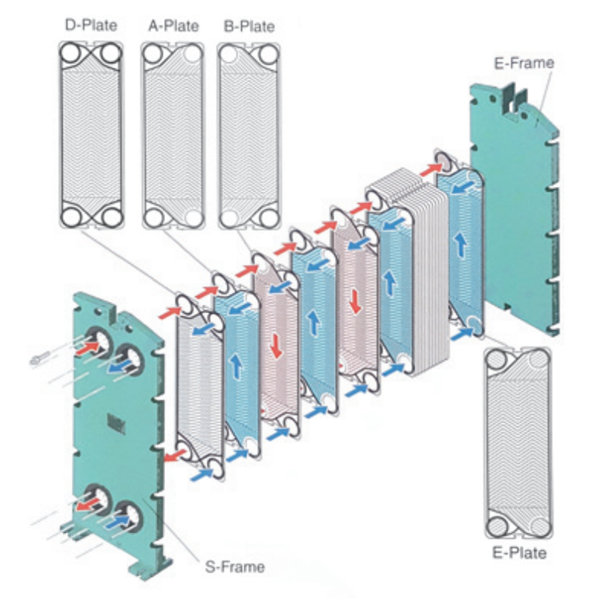

| 특징 | Plate Cooler는 Gasket을 이용하여 두 유체 사이에 열을 전달하기 위해 구겨진 얇은 금속판을 만들어 짧은 시간에 많은 양의 열을 교환할 수 있는 제품입니다. COVER은 압력 차이로 인해 플레이트가 구부러지는 것을 방지합니다. 플레이트 조립시 Gasket이 있는 면은 고정커버 쪽으로 향하게 되며 각 플레이트는 반대방향으로 교대로 매달리게 됩니다. Gasket은 히트 플레이트에 부착되며, 히트 플레이트가 플로 채널을 형성하며 오일이 외부로 누출되지 않도록 씰링하며, 얇은 판으로 두 유체를 섞거나 분리할 수 없습니다. 한 유체는 항상 "A" 채널로 흐르고 다른 유체는 항상 "B" 채널로 흐릅니다. 단순히 뒤집어진 한쪽이 다른 쪽으로 바뀌어 가스켓 Line에 의해 다른 흐름 채널을 얻습니다. 또한 스타트 플레이트(D-plate)에 의해 이중 씰 Gasket과 블라인드 라스트 플레이트(E-플레이트)가 있는 포트홀이 있으며, 유체가 프레임에 직접 닿지 않는 구조입니다. 열판의 수는 유체의 양, 유체의 물리적 특성, 압력 강하 및 열 조건에 따라 결정됩니다. |
|
|
| 품명 | 판형 열교환기의 특성 |

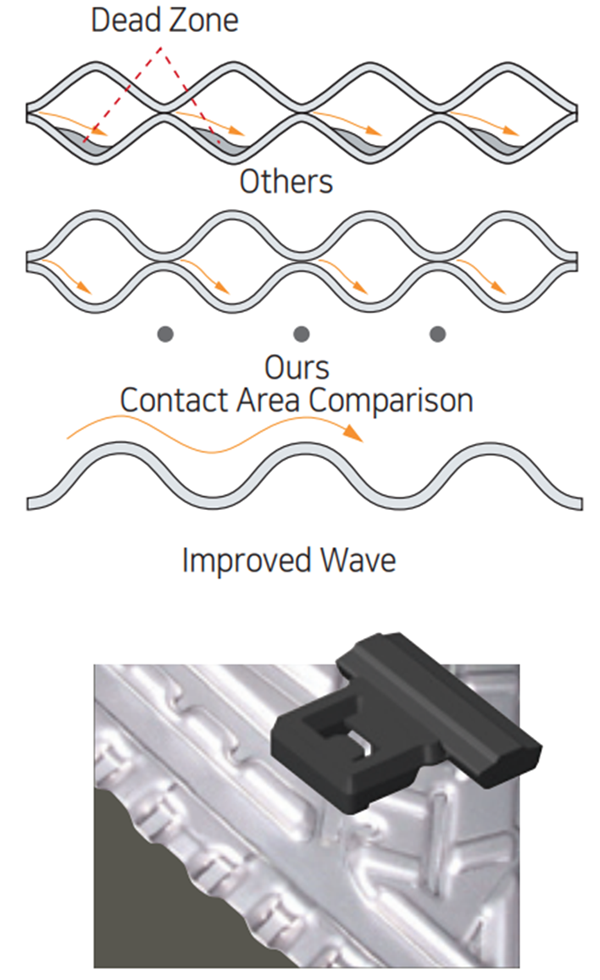

| 특징 | 요구 사항에 완벽하게 부합하고 에너지 소비를 낮추는 열 전달 솔루션의 이점을 경험할 수 있습니다. 설계로 인해 설치 공간이 작고 설치가 간편하며 유지 관리를 위해 쉽게 접근할 수 있는 컴팩트한 솔루션이 제공됩니다. - 넓은 접촉 면적 금속접점은 판을 조립할 때 표면에 접촉하는 특성이 있어 타사의 점접점형 제품에 비해 판재의 강도가 우수합니다. 그리고 변형과 응력집중을 최소화하여 내구성과 내식성을 크게 향상시켰습니다. - 쉬운 분해 및 조립 가장 큰 모델도 1~2명이 조립하거나 분해할 수 있습니다. 인서트식 플레이트와 인서트식 가스켓의 이중 고정 방식으로 설계되어 플레이트의 미끄러짐이 없어 미끄럼 방지 및 조립 불량을 방지합니다. - 방진 디자인 장비의 작동 수명을 연장하고 누출을 방지하기 위해 고정 작업을 계속하는 동안 조임 볼트와 너트가 풀리는 것을 방지하도록 설계되었습니다. - Clip Gasket 가스켓은 이중고정장치(스냅온형)로 히트플레이트에 견고하고 신속하게 고정될 수 있으며, 용도에 따라 선택할 수 있도록 글루타입과 비글루타입으로 설계 및 제조 됩니다. - 온도 접근 열판의 파동에 의해 촉진되는 난류 흐름은 매우 높은 열전달 계수를 가능하게 합니다. 근접한도 : 1℃ |
|
|

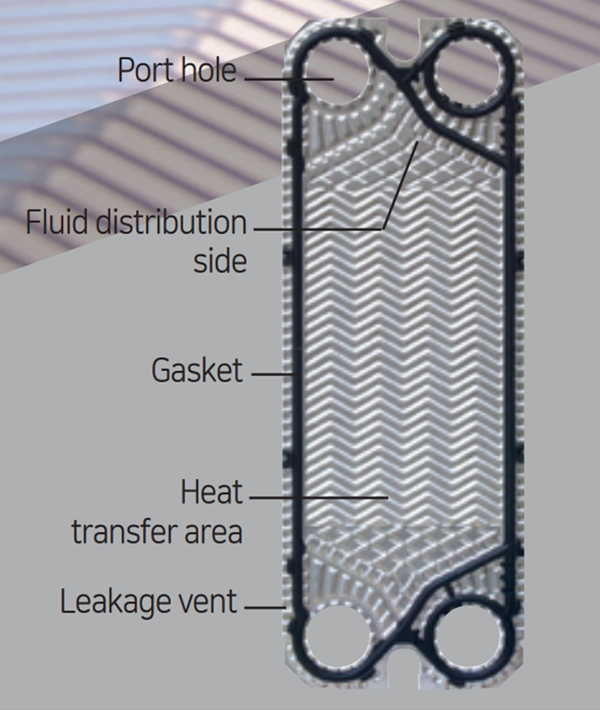

| 품명 | Heat Transfer Plates |
| 특징 | 각각의 열전달판은 다양한 패턴으로 파형화되어 높은 난류를 발생시켜 높은 열전달 계수를 달성할 수 있습니다. 플레이트는 각 모서리에 통로 구멍이 제공되며, 각 플레이트는 주변 홈에 장착된 Gasket으로 단단히 씰링됩니다. ● 채널 조합 높은 세타 플레이트와 낮은 세타 플레이트를 가진 채널 등급이 있습니다. H(High Channel) : 두 개의 고열판 조합 L(저채널) : 저열열판 2개의 조합 M(중간채널) : 고열판 1개와 저열판 1개의 조합 |
|
|

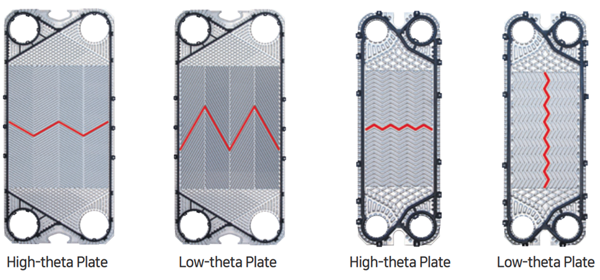

| 품명 | Heat Plate 타입 |
| 특징 | ● HIGH -THETA PLATE - 높은 난류 - 높은 열전달 계수 - 완벽한 온도 접근 - 높은 압력 강하 ● LOW -THETA PLATE - 낮은 난류 - 낮은 열전달 계수 - 고온 접근 - 낮은 압력 강하 |
|
|

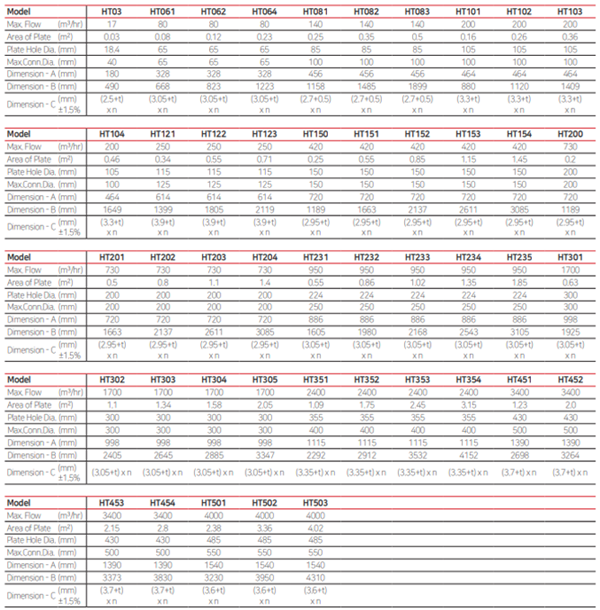

| 품명 | 판형 열교환기 Technical Data |
| 특징 | ● 작업조건 - 열전달 면적(m²/set) : 11 ~ 3,000 - 설계온도(˚C) : -35 - 2001 - 설계압력(barg) : Full vacuum - 26 - 적용 코드 : ASME, KS, JIS, PED ● 소재 - 판형 열교환기 : Stainless steel S,5304. SS316L, 254SMO, 904L, Nickel NI.200, Nickel alloy C-276., 825, 625. Incooy Titanium Ti.Gr.1, Ti. Gr.11 - Gasket : NER, EPDM, Neoprene, IlR. Butyls Silicone, Teflon, Viton |
|
|
| 품명 | Welded Plate Heat Exchangers |
| 특징 | 완전히 용접된 플레이트 팩은 열 교환기를 고압 및 온도는 물론 공격적인 매체를 처리하는 데 매우 적합하며, 응축 작업, 특히 응축수 과냉각이 없는 작업을 처리하는 데 탁월합니다. 또한 깨끗한 유체, 탈염수 및 깨끗한 열 매체 오일의 완벽한 스팀 히터입니다. ● Application 화학공업 - VOC 콘덴서 / Etharol 콘덴서 / Savent 회수 시스템 - 고온 고압용 회수 시스템 - EO/EGIEthylene Oxide/Ethylene Glycol) 열교환기 Marne Marne - HFO 히터 / 스팀 히터 / 오일 쿨러 / 진공 콘덴서 / LPG 콘덴서 HVAC - 지역난방 / 급탕 / 난방, 환기 및 공조 - 냉각 및 니팅 시스템 / 스팀히터 냉동 - 증발기/응축기 ● 특성 - 완전히 용접된 플레이트 팩은 열 교환기를 고압 및 온도는 물론 공격적인 매체를 처리하는 데 매우 적합합니다. 공간이 덜 필요하고 무게가 훨씬 가벼워 쉘 및 튜브 열교환기를 대체할 수 있습니다. - 볼트 및 완전 용접 기호로 제공됩니다. 완전 용접 유형은 볼트 유형보다 높은 온도 및 압력 수준을 처리할 수 있지만 청소를 위해 열 수는 없습니다. 이것은 대신 CIP(Cleaning in Place) 시스템으로 수행할 수 있습니다. |
|
|

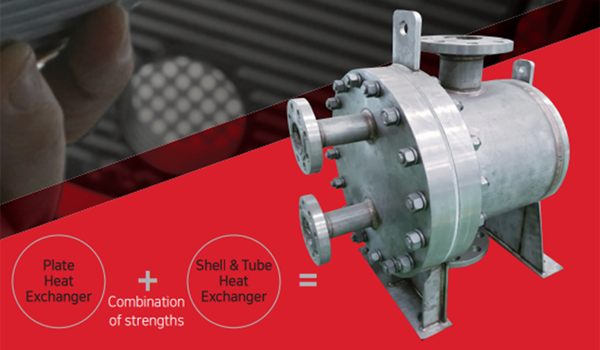

| 품명 | Welded Plate Heat Exchangers 특징 및 구조 |

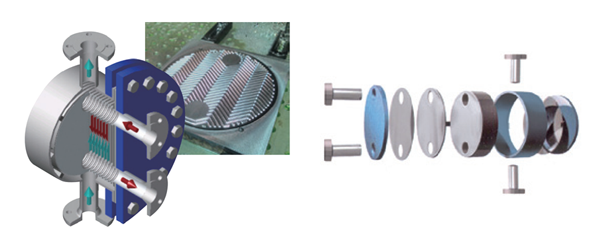

| 특징 | ● 특징 판형 및 셸형 열교환기는 판형 열교환기와 셸형 열교환기의 장점을 결합한 형태로 교체할 Gasket이 없어 고압 및 고온에서 사용하기에 적합하며 유지보수 비용을 최소화 합니다. 완전히 용접된 플레이트 팩은 열 교환기를 고압 및 고온은 물론 공격적인 매체를 처리하는 데 매우 적합하게 만들며 요구되는 공간이 적고 무게가 훨씬 가벼워 쉘 및 튜브 열 교환기를 대체하기에 적합합니다. ● 구조 플레이트 및 쉘 열교환기의 주요 구성 요소는 플레이트 팩, 쉘 전면 및 후면 커버, 연결부, 리프팅 러그 및 스탠드입니다. 열 전달은 매우 얇은 전달 판을 통해 이루어지기 때문에 뜨거운 유체와 차가운 유체는 열 전달 판으로 형성된 채널을 통해 흐를 때 서로 열을 받기 때문에 열교환 효율이 매우 높습니다. |
|
|

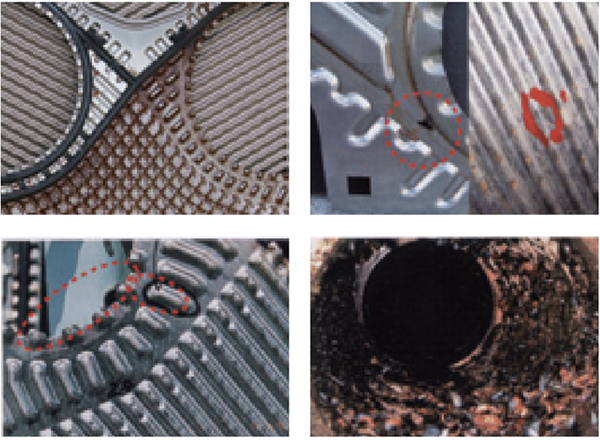

| 품명 | 유지보수 |
| 특징 | 열교환기의 수명을 연장하기 위해서는 조건 변화를 지켜보는 것이 중요합니다. 자주 볼 수 있는 결함 및 원인이 확인된다면, 언제라도 동화PHE로 연락 부탁 드립니다. |
|
|
| 품명 | Closed-loop production |
| 특징 | 품질관리를 위하여 자체 공구와 유압 프레스를 이용하여 사내 가공 및 생산을 하고 있습니다. 자원의 효과적인 활용, 에너지 절약 및 높은 생산 효율성. 동화PHE의 연구개발 컨셉입니다. |
